11MP 迷你保护器
用于单相和三相感应电机，变压器，绕组，镇流器，和其他的交流负载 。 |
11MP 马达保护器是一种最小的双金属片式的马达保护器，特别适用于空间有限制的小型马达。尽管尺寸很小，但它的电流容量可达到 7 安培。该保护器通过灵敏的双金属片来保护单相电机以防止出现过载和转子堵转现象。在不良 情况发生的时，电流和外部温度的共同作用使得 11MP 的双金属片温度达到工厂设定的张开温度值，双金属片动作跳开从而切断电路。待温度下降至设定的闭合温度时，金属片再次闭合，使电路接通。
通过选择和使用不同电阻率的双金属片， 11MP 针对不同的使用场合下出现的电机堵转都能够作出快速、有效的保护。
|
电气特性
常闭电路,单电极
标准温度范围：70℃ 至 160℃ ( 间隔为 5℃)
张开温度公差范围： ±7℃ （需要更窄的温度公差范围，请联系厂家）
张开与闭合温差： 最低 20℃
最大接触容量：
L 型 (高电阻率双金属片) ：4.5(1.6)A/250Vac
H 型 (低电阻率双金属片) ：7.0 (3.0)A/250Vac
寿命 ： L 型 10000 次
H 型 3000 次
寿命测试后张开温度的变化：最大 ±10℃ |
|
机械特性 可用不同结构形式的导线
三种外观绝缘形式：环氧树脂密封式 热缩套管式 非密封式
结构紧凑 |
认证：
UL 2111 |
文件号 E51822 |
EN 60730-2-2 |
文件号 CA02 02376 |
EN 60730-2-9 |
文件号 CA02 02377 |
|
EN 60730-2-9 声明 |
EN 60730-2-2 声明 |
控制目的 |
热切断器 |
控制目的 |
电动机热保护 |
| 结构 |
一体化的非电子 |
|
|
保护程度 |
IP00 |
|
|
终端 |
只限于内部导线 |
|
|
转换开关的温度极限 |
150℃ 环氧树脂密封式175℃ 热缩套管式
175℃ 非密封式 |
|
|
绝缘材料的 PTI |
PTI 175 |
绝缘材料的 PTI |
PTI 175 |
相关的脉冲电压 |
2500 V |
相关的脉冲电压 |
2500 V |
装配方法 |
在绕组线圈上或电器中的一些特殊方法 |
装配方法 |
在绕组线圈上或电器中的一些特殊方法 |
操作时间 |
用于连续的操作 |
|
|
动作类型 |
2C型 |
动作类型 |
3C型 |
回复特点 |
自动型 |
回复特点 |
自动型 |
感应元件的范围 |
整体控制 |
|
|
污染控制程度 |
正常2级 |
污染控制程度 |
正常2级 |
|

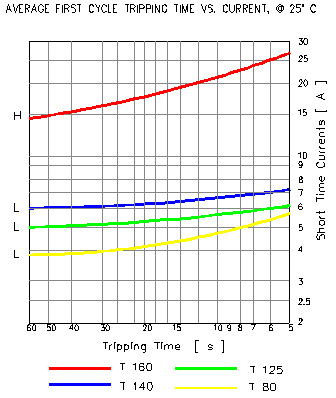

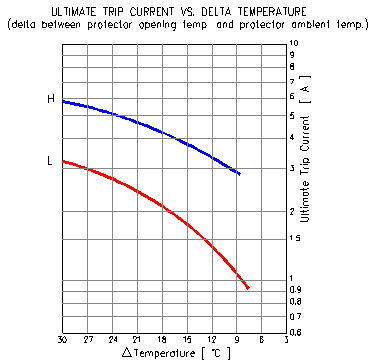

| 性能曲线 |
|

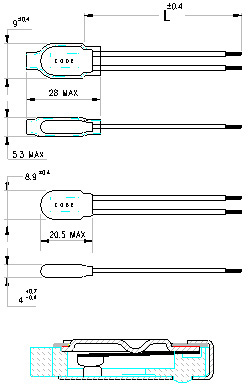

| Drawings |
Coding and marking:11MP XXXAYYY I–M04 |
 |
11MP |
产品名称 |
XXX |
额定动作温度 |
A |
电流承载容量 H = 7A L = 4.5A |
YYY |
引线结构 |
|
I |
外部密封 E= 密封式 S= 热缩套管式
N= 非密封式 |
M04 |
A – 一月 |
H – 七月 |
|
B – 二月 |
K – 八月 |
|
C – 三月 |
L – 九月 |
D – 四月 |
M – 十月 |
E – 五月 |
N –十一月 |
F – 六月 |
P – 十二月 |
|
| |
